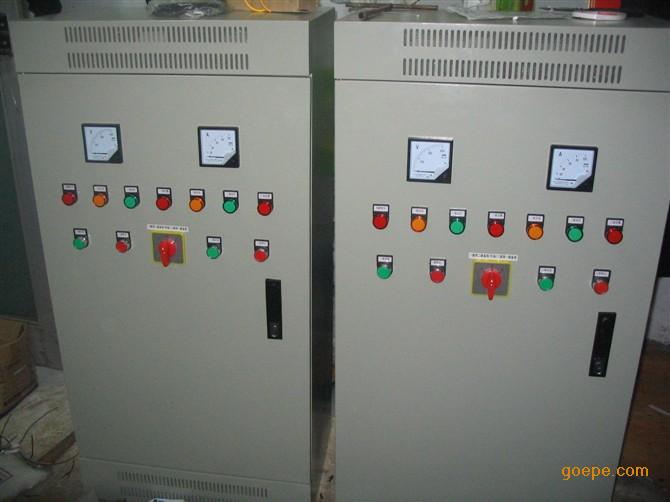

星三角起动柜

【产品概述】
星三角起动柜(以下简称起动器),适用于交流380伏,50赫芝,在AC-3使用功率为135KW以下的三相鼠笼型感应电动机降压起动之用,起动方式由“Y”自动换成“△运行,对电动机具有过负载,断相与失压保护功能,广泛用于压缩机,风机,水泵等设配套。本产品符 合GB14048.4-2003/IEC60947-4-1;200。根据扩大用户的意见,对原产品进行全面改进革新,其改进后产品特点:
1、柜体美观、坚固;
2、线路接头处空间大,接线方便;
3、内置结构、元件配用合理,性能稳定;

【适用范围】
本产品适用于水泵(消防、供水、污水处理、油等)、 风扇、 鼓风机 、挤压机 、离心机 、搅拌机、输送机、 球磨机、 推进器 、锚泊绞车、 舱底污水泵、 制冷压缩、 粉碎机 、轧机、压缩机(螺旋式、柱塞式、离心式、涡轮式)等电动机启动之用;

【工作原理】:
启动鼠笼式异步电动机时,是将电动机的定子绕组先接成星行,待达到一定的额定转速,即启动完毕后,在额定的时间内再接成三角形运行。
本产品的优点:可以降低启动电流,减轻它对电网和同一配网中其它电气设备的的冲击。启动时的工作电流只有按三角形直接启动的1/3。如果直接启动时的启动电流以6-7倍,则在星三角启动时,启动电流才2-2.3倍。起动转矩也降为原来按三角形接法直接起动时的1/3。

【注意事项】:
1.电动机的定子绕组为三角形接法,额定电压为380V的;
2.取下电动机接线盒中的三块连片,注意分清U1 V1 W1和W2 U2   V2的位置与星三角起动柜中的接线盒位置相对应,千万不可接错;
3.当电动机超载时,电动机保护器会动作保护停机,(请根据电动机功率,调整好电动机保护器的工作电流)排除相关故障后再启动;
4.时间继电器的转换时间按照电动机运行速度适当调整,一般为5-9S左右;
5.接触器主触头在启动投入三角形运行时打火烧熔(或出现爆响)为电动机负载侧接线短路,务必请查清电动机抽头及排除故障更换接触器后再启动投入。(此为人为故障,不在保修之列)
【产品性能】:

起动电动机时,电源进线的起动电流不超过电动机额定电流的3~4倍,起动时间要根据电动机功率的大小,一般为01-99S可调,(包括一次或连续数次起动时间的总和),若连续起动时间总和已达30S,则起动的冷却时间应不少于半小时才能再次起动,因此本产品仅作长时间歇起动之用,不适宜在频繁操作条件下或者超载使用。
【安装和使用】
安装在户内时,保证在下列条件下正常工作:
(1)、海拔高度不超过2000米;
(2)、周围介质温度不高于+40℃,不低于-10℃;
(3)、空气相对湿度不大于85%;
(4)、震幅不大于0.5毫米,频率不大于每分钟600次的震动;
(5)、于垂直面的倾斜度不超过5度;
(6)、在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
