 信号输入类型

• 0-20ma输入
• 2-10v输入
• 0-10v输入
• 4-20ma输入
• 有设置键盘 信号类型备注标明
• 0-5v输入

• 1-5v输入

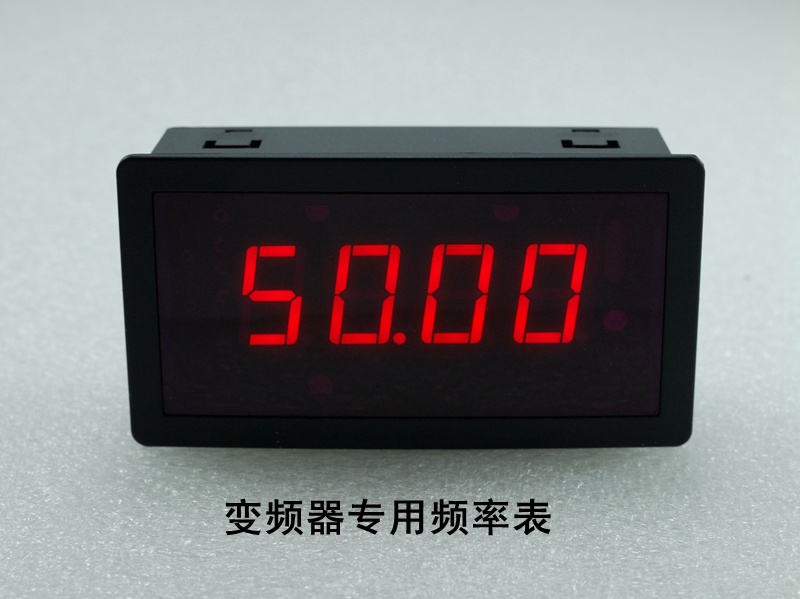

变频器专用转速表

本表内部采用最新型的A/D转换芯片以及高稳定基准IC，大量采用贴片元器件，线路设计合理。产品稳定性好、测精度高、抗干扰能力强。在工业等干扰环境下稳定运行。解决了传统模拟量频率表，测量误差大、易受干扰、需定期校验等问题，是传统模拟频率表的理想代替品。

适用于变频器输出dc 0-10v电压信号线性输出信号，可用于远程测量转速、频率。可修改显示系数。直接对应显示电机当前转速。外型采用标准尺寸，安装方便。

技术参数：

工作电压：AC/DC 8-24V

显示方式：0.56红色LED
外型尺寸：79×43×25 mm
安装开孔：76×39 mm
重量：   约60g
测量速率：≥3次/S
超量程显示：首位显示“1”或“-1”，后三位不显示

测量精度：±1.5％，读数±1字

线性输出信号，测量转速频率。显示范围：0-9999

可修改显示系数。直接对应显示电机当前转速。

（如需重新标定显示系数，请联系店主）

极限工作条件：

工作温度：-10～+50℃

工作湿度：10～80%（无凝露）

工作气压：80～106kPa

阳光照射：无直接照射

 主要特点：

1.产品稳定性好、输入阻抗高、测精度高、抗干扰能力强

2.外型采用标准尺寸，安装方便

3.电源反接保护

使用注意事项：

1、按接线图（见附图）将插头正确连接

2、连接完成后，请认真检查连接是否正确，确认正确后，先接通电源，再输入被测信号。

3、应避免强大的电磁干扰，测量导线最好用屏蔽线或绞线

4、输入的最大电压信号或电流信号不能大于规定的最大值.

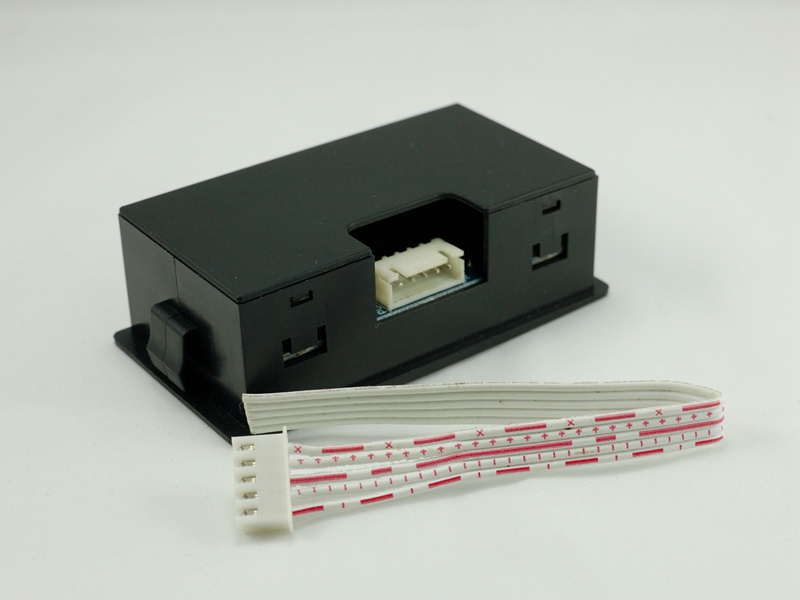

接线方式

1、电源+

2、电源GND

3、信号地

4、空

5、信号输入
